系統概述
隨著高科技的蓬勃發展和信息產業的日異革新以及網絡的迅猛發展，智能卡技術已被社會的各行各業所接受并應用，其中非接觸式智能化門禁管理系統已經走進了人們的生活， 因其技術的先進、使用的便利、保密安全等特性越來越廣泛地應用在各個領域，為適應信息的時代需要, 作為跨世紀使用智能化管理系統，如何實現智能化建筑和公共場所的管理控制,必須在功能上滿足當前和未來發展的需求, 以滿足文化和經濟發展的需要。
感應式IC卡出入管理控制系統（簡稱門禁系統），具有對門戶出入控制、實時監控、保安防盜報警等多種功能，它主要方便內部員工出入，杜絕外來人員隨意進出，既方便了內部管理，又增強了內部的安保,從而為用戶提供一個高效和具經濟效益的工作環境。
感應式IC卡出入管理控制系統，在功能上實現了通訊自動化(CA)、辦公自動化 (OA) 和管理自動化 (BA), 以綜合布線系統為基礎,以計算機網絡為橋梁,全面實現對通訊系統、辦公自動化系統的綜合管理。
門禁系統是為了有效的控制人員的出入，并且記錄所有出入的詳細情況，來實現出入口的方便、安全、快捷的管理，包含發卡、出入授權、實時監控、出入查詢及打印報表等；門禁系統作為一項先進的高科技技術防范和管理手段，在一些經濟發達的國家和地區已經廣泛應用于科研、工業、博物館、酒店、商場、醫療監護、銀行、監獄等，特別是由于系統本身具有隱蔽性，及時性等特點，在許多領域的應用越來越廣泛。
一、系統建設基本目標
門禁管理系統是建立在先進的計算機技術、通信技術及非接觸式IC卡技術之上，為門禁出入控制提供安全、方便的管理。并在辦公樓內做到統一管理，實現一卡在手管理無憂，針對具體目標為：
1、持有效卡人能很方便地進出門道。
2、無卡或持無效卡的人不能進出門道。
3、出現異常情況有緊急應對措施
4、可通過電腦軟件方便地查詢某人某時的詳細出入記錄。
5、有效卡在設定的時間段內刷卡時可實現刷卡數據統計、查詢、分析等功能。
6、管理人員能隨時控制每張卡的進出權限，可控制什么人在什么時間段內進哪道門。。
7、經濟合理的運營成本。
二、系統設計規范原則
門禁系統是指基于現代電子與信息技術，在建筑物內外的出入口安裝自動識別系統，通過對人（或物）依據不同的權限設置管理對進、出實施通行、拒絕、記錄等操作的智能化管理系統。
由于安全性和高效率管理的需要，門禁系統的設計應遵循下列原則:
1、系統的整體性
系統的整體性涉及到整套系統的各方面因素，對于本系統這樣的工程必須對這些因素統籌考慮，以構成一個有機的智能卡運用管理系統，以充分考慮到用戶管理實際需求為出發點，充分考慮解決方案的完整性，最終達到產品資源的真正有效整合。
2、系統的可靠性、穩定性
由于門禁系統是一項不間斷長期工作的系統，并且和我們的正常生活和工作息息相關，所以系統的穩定性顯得尤為重要。要保證軟件、硬件的可靠性，系統的擴延性必須考慮。所以必須采用有實力公司和成熟的技術和產品；在設備選型和系統設計的各個方面都盡量避免故障的發生，要求該產品系統必須具備長期的市場成功應用驗證，必須具備相應的用戶群和客戶服務體系。
3、系統的實用性
應用系統的開發，應做到功能完善、使用方便、科技人性化并經濟合理、切合實際、運作高效。同時可對特定需要及現場工程等的實際情況作出針對性的設計與靈活的解決方案。門禁系統的功能應符合實際需要, 不能華而不實。如果片面追求系統的超前性, 勢必造成投資過大,離實際需要偏離太遠。因此, 系統的實用性是首先應遵循的第一原則。同時，系統的前端產品和系統軟件均有良好的可學習性和可操作性。特別是可操作性（便捷性）,使具備電腦初級操作水平的管理人員，通過簡單的培訓就能掌握系統的操作要領，達到能完成值班任務的操作水平。
4、系統安全性
系統的設計具有高度的可靠性，產品成熟性能穩定，保證系統長時間無故障運行，即便遭遇事故造成中斷后也能確保數據的準確性、完整性和一致性，并可迅速恢復正常。從系統硬件保證可靠穩定性才能保證安全性，同時門禁系統中的所有設備及配件在性能安全可靠運轉的同時, 還應符合中國或國際有關的安全標準, 并可在非理想環境下有效工作。強大的實時監控功能和聯動報警功能，充分保證使用者環境的安全性。
5、系統可擴展性
門禁系統的技術不斷向前發展, 用戶需求也在發生變化, 因此門禁系統的設計與實施應考慮到將來可擴展的實際需要, 亦即: 可靈活增減或更新各個子系統, 滿足不同時期的需要, 保持長時間領先地位, 成為智能建筑的典范。系統設計時，對需要實現的功能進行了合理配置，并且這種配置是可以改變的，甚至在工程完成后，這種配置的改變也是可能的和方便的。系統軟件根據開發商符合不同歷史時期市場的需求進行相應的升級和完善，并為相應的應用客戶進行軟件升級。同時，可以擴展為考勤系統、會議簽到系統、巡邏管理系統，就餐管理系統等一卡通工程。
6、系統易維護性
可維護性是當今應用系統成功與否的重要因素，它包含兩層含義：故障的易于排除，日常的管理操作簡便，維護的原因易判斷，故障易維護。門禁系統在運行過程中的維護應盡量做到簡單易行。系統的運轉真正做到開電即可工作, 插上就能運行的程度。而且維護過程中無需使用過多專用的維護工具。從計算機的配置到系統的配置，前端設備的配置都充分仔細地考慮了系統可靠性。并實施了相應的認證。我們?cè)谧龅较到y(tǒng)故障率最低的同時，也考慮到即使因?yàn)橐庀氩坏降脑蚨l(fā)生問題時，保證數據的方便保存和快速恢復，并且保證緊急時能迅速地打開通道。整個系統的維護是在線式的，不會因?yàn)椴糠衷O(shè)備的維護，而停止所有設備的正常運作。
7、系統先進性
由于本系統是一個實際使用的系統，因此其技術和設備又是相對成熟可靠，系統的功能和外延性強。系統規劃與業務需求同步增長，以達使用在實際需求基礎上面向未來，真正做到用戶投資一步到位。另在保證穩定性實用性和便捷性的前提下，本系統規劃具備一定的先進性，以保證在日后的數年內不會被淘汰，并且可以滿足門禁使用中的長期要求和需求； 系統的軟、硬件產品必須都可以在線升級，以確保用戶在使用過程的產品始終處于領先階段。
8、系統易管理性
系統涉及面廣，需要對系統進行實時控制和管理。系統管理員要在不改變系統運行的情況下具備對系統進行調整的能力，和方便的信息查詢功能。
9、系統規范性
由于本系統是一個綜合性系統，在系統設計和建設初期應著手參考各方面的標準與規范，并且應遵從該規范各項技術規定，并做好系統的標準化設計與管理工作。
10、可擴充性
本系統考慮今后發展的需要，因而必須為在系統產品系列、容量與處理能力等方面的擴充與換代的可能，這種擴充不僅充分保護了原有投資，而且具有較高的綜合性能價格比，解決系統后期的使用之優。
11、針對性 門禁系統的使用并非千篇一律的，而應根據工程的實際情況，如工程規模、配套設施、市場定位、用戶對象、管理要求、規劃及平面布局等等因素，作出有針對性的設計；同時在產品整體框架規劃時，在充分考慮不僅可滿足客戶實際需求，而且可以滿足客戶現場的個性化需求。
12、開放性
門禁管理系統按照OPC標準提供接口，并根據需求提供二次開發，具有良好的開放性為保證供應產品的協同運行，同時考慮到投資者的長遠利益，本系統必須是開放系統，必須滿足客戶的二次開發需求，并結合相關的國際標準或工業標準執行。
三、系統設計所遵循的主要規范
1、《國際綜合布線標準》 ISO/IEC11801
2、《民用建筑電氣設計規范》JGJ/T 16-92
3、《中華人民共和國安全防范行業標準》 GA/T74-94
4、《中華人民共和國公共安全行業標準》 GA/T70-94
5、《監控系統工程技術規范》 GB/50198-94
四、系統的功能和作用
門禁管理系統是非接觸式IC卡一卡通系統的子系統之一，同時也是綜合保安系統的重要組成部分，其設計之主要目的是為實現人員出入權限控制及出入信息記錄。當人員進門時只需持卡靠近讀卡器進行讀卡，讀卡器接觸到卡片信息后，門禁控制器首先判斷該卡號是否合法，如合法則發出“滴”一聲，綠燈點亮，同時開鎖，并將該卡號、日期、時間等信息保存以供查詢。否則門不打開，紅燈亮，蜂鳴器發出“滴滴”兩聲?？梢源蟠髽?shù)立各種公場所規范化管理形象，提高管理檔次，同時規范化內部的管理體制。
一張感應卡可以代替所有的大門鑰匙，且具有不同的通過權限，授權持卡進入其職責范圍內可以進入的門。所有的進出情況在電腦里都有記錄，便于針對具體事情的發生時間進行查詢，落實責任。
可以將不受歡迎的人員拒之門外，例如可以杜絕傳銷、保險等行業的業務員在未經許可的情況下擅自闖入您的私有場所，干擾您正常的管理秩序。
如果人員的感應卡遺失了也可以在系統內即時掛失，這樣即使其他人撿到了該感應卡也無法進入場所，這樣相對與普通機械鎖要方便得多，您不必為了安全起見重新?lián)Q鎖，為每個人重新配鑰匙。對于離開的人員感應卡采用禁用的方式，該人員以后都無法進入場所進行竊取或破壞等報復活動，如果您不采用感應卡門禁管理方式，您恐怕為了以防萬一必須多次更換大門的鎖。
采用先進的國際內部加密協議，外人無法通過機械或其他高科技方法打開您的電鎖進入您的場所。而其他諸如密碼門禁，機械鎖都無相應安全機制，可以通過電路短路或萬能鑰匙輕易進入您的場所。
可以進行軟件強制性操作，例如您在公共場所里正進行秘密重大的協商或電話，不想被人打擾，您可以通過軟件的功能強制門關閉，這樣即使授權的持卡人員也無法進入，進行完畢后，您可以通過軟件恢復系統正常?？梢詫?shí)時監控門的狀態和感應卡執卡者的出入狀況，并可以比較顯示照片，避免非法持有者冒充進入。
五、系統設備的主要組成模塊
◆ 感應卡：存儲用戶的不可復制和解密的卡號。
◆ 讀卡器：通過射頻感應工作原理，識別感應卡內置加密卡號。
◆門禁控制器：存儲感應卡權限和刷卡記錄，并中央處理所有讀卡器上傳信號，負責和計算機通訊和其他數據存儲器協調，配合管理軟件的智能處理中心。
◆控制電源：提供系統運作電源和電鎖的執行結構的電源供應，兩路電源輸出，一路給控制器和讀卡器供電，一路給電鎖供電；并且支持雙路互鎖保護，即防止主控電源異常后，電鎖電源持續工作而引起打不開門。
◆電鎖：直接控制門的開關，電動執行機構。
◆出門按鈕：使用按鈕開門，出門可設定為按按鈕出門。
◆數據轉換器：實現數據轉接交換，建議采用有源轉換器（RS485機型選配）
◆管理軟件：通過電腦對所有單元進行中央管理和監控，進行相應的設置、授權、統計管理等工作。
六、系統解決方案及架構選型圖：

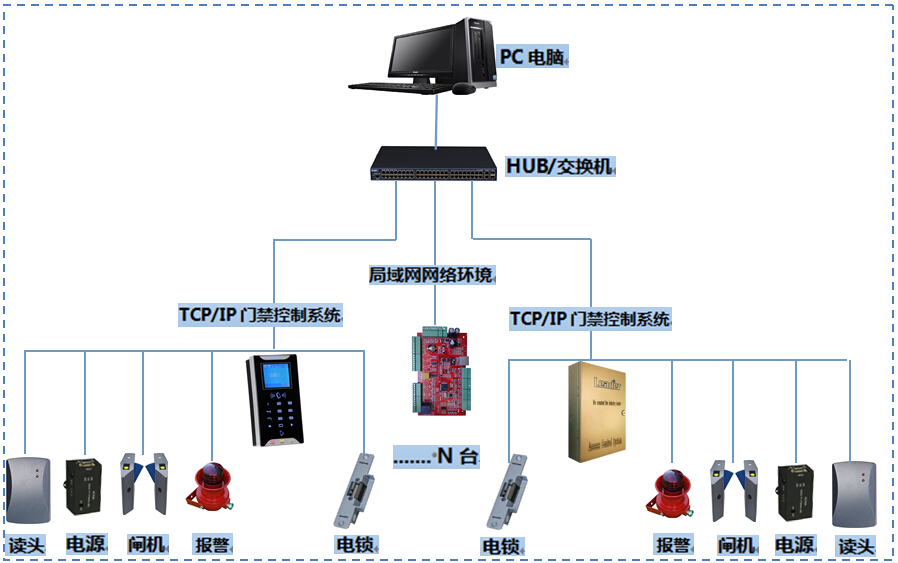

◆ TCP/IP局域網系統架構解決方案圖
適用于單位控制場所比較集中，要求統一管理，對性能要求較高，還具有通安裝更簡單、訊速度快、系統抗干擾性強、聯網數量不限等優點，屬于當前普及性的主流型應用架構，特別適合內部具有原有局域網絡，無須重復布線的中大性用戶選用，只要內部具有局域網網絡，通過一定的權限設置，任意一臺電腦都可以實現對控制器進行管理，實現單位內部統一的局域網管理。

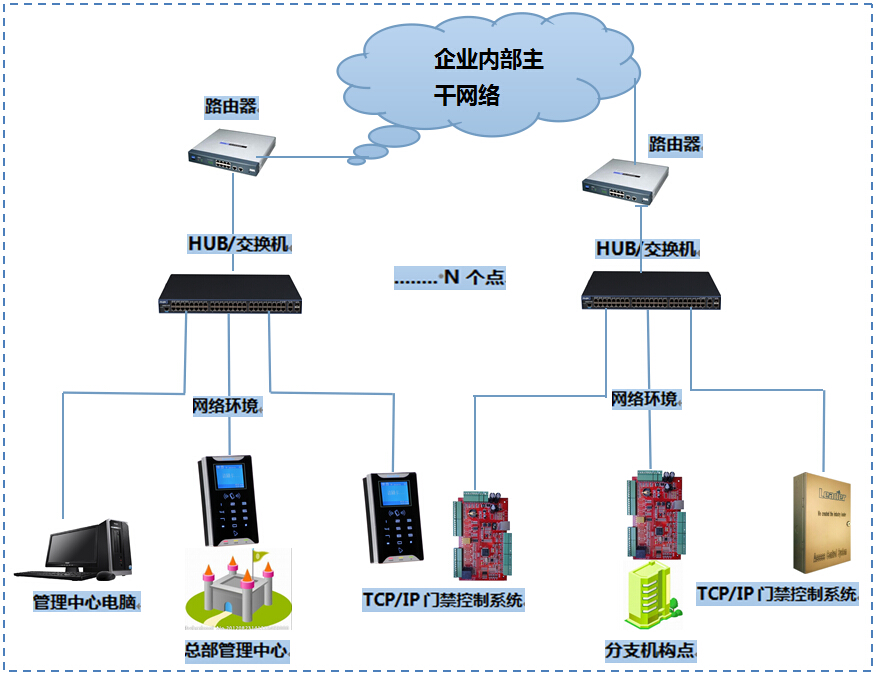

◆ Intranet企業內部網系統架構解決方案圖
本系統可通過充分利用企業內部網絡資源，實現企業內部網跨地域的集中式的統一管理系統管理，適用于單位地點分散在各個地區，但是單位內部擁有自己的企業網絡，如網絡帶寬超過幾十兆，可以實現總部對分部的管理，也可依據設定的管理權限實現分部的自行管理。并能夠?qū)崿F(xiàn)門禁數據的共享。例如：在某一地域內中的大型連鎖企業對各個下屬分支機構通過內部網組建的門禁系統的統一化管理。

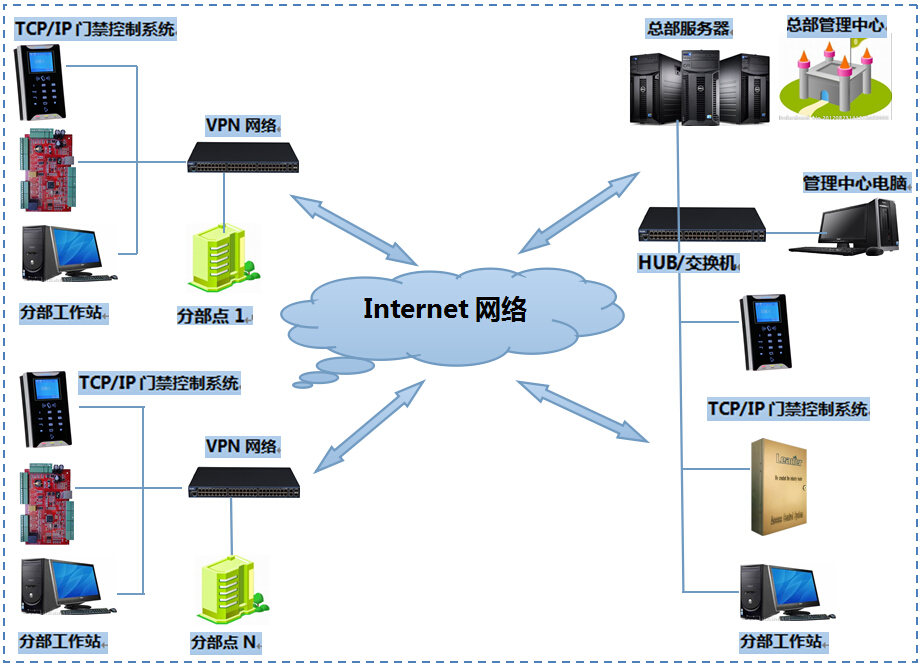

◆ Internet互聯網門禁系統架構解決方案圖
適用于分支機構分布在各地，總部可通過互聯網對各地的分支機構的門禁進行集中式的統一管理，通過一定的權限設置，有權限的人員到任何一個公司所屬地方都可實現對門禁控制；由總公司集中統一管理，特別適用于例如：電信等行業的無人值守基站的管理。

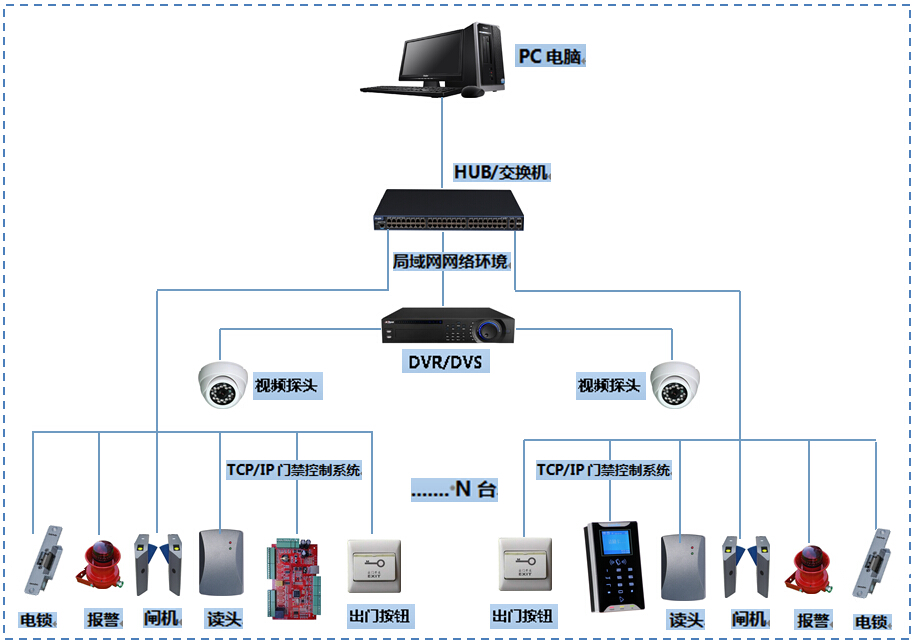

◆ 安防監控視頻拍照與門禁系統聯動架構解決方案圖
硬盤錄像機(DVR)直接通過視頻線將視頻探頭與電腦連接，門禁讀頭與控制器相連；局域網門禁控制器通過TCP/IP網路與電腦相連；當人員在門禁讀頭刷卡后，刷卡信息直接通過門禁控制器傳輸至電腦，電腦直接發送指令至DVR驅動探頭拍照，將該拍照?qǐng)D片信息再直接通過網絡傳輸至電腦保存，圖片以文件的形式存儲在電腦硬盤，通過硬盤錄像機聯動拍照功能可以實現遠程監視人員的刷卡和記錄刷卡時的圖片，可將原始人員照片與當時刷卡照片同時顯示，便于管理人員進行圖片對比和問題分析，同時便于日后問題的追溯和日常監管工作。（拍照保存完全區別于其他產品的截圖保存，抓拍保存信息更加完整，完全提升門禁的安全級別，可完全杜絕代打卡現象）。

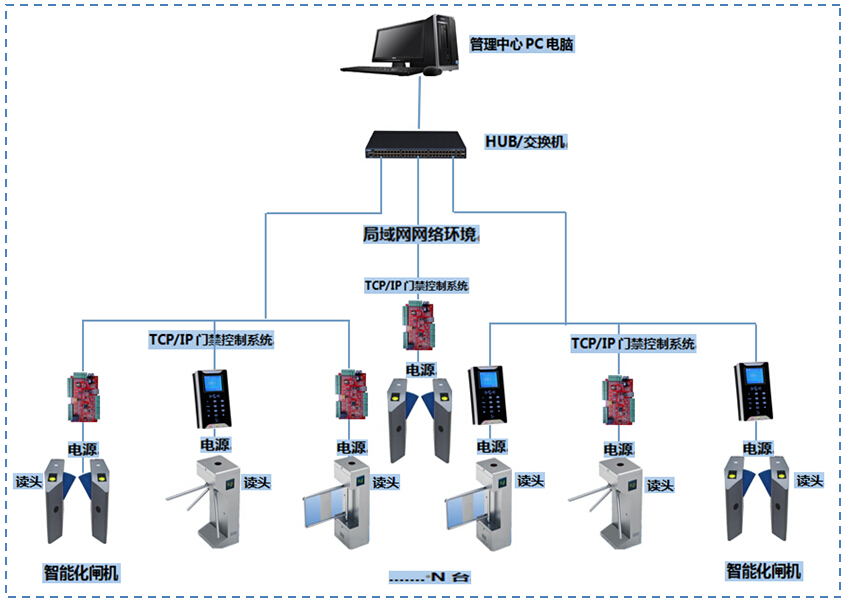

◆ 門禁系統與閘機聯動控制系統架構解決方案圖
門禁讀卡器通過數據線與門禁主控制器相連并輸出Wiegand信號，門禁主控制器再與閘機通過數據線連接，刷卡者在門禁讀卡器刷卡后，主控制器判斷是否為有效卡，如為有效卡，門禁主控制器輸出開關信號，接收到有效信號后閘機直接驅動放行（閘機具有輸出開關信號功能），否則報警。
七、系統施工布線注意事項：
◆門禁電源線：門禁電源接線建議使用標準兩芯電源線，線徑在1.0mm2以上。如果布線超過50m則要考慮更粗的線，或者多股線并聯。
◆電鎖連接線：電鎖到控制器的線建議使用兩芯電源線，線徑在1.0mm2以上，如果布線超過50m則考慮用更粗的線或者使用多股并聯。如果電源帶有微調按鈕，可將電源電壓調高到14V左右，線長最長不要超過80m。
◆讀卡器連接線：讀卡器到控制器的線，建議使用8芯屏蔽多股雙絞網線。（3芯備用，如果不需要讀卡器的聲光反饋非法卡可不接LED線），數據線Data1和Data0互為雙絞。線徑建議在0.3mm2以上，最長不可以超過100m，建議在80m以內。
◆網絡通訊線：TCP/IP控制器通訊線應選擇超五類屏蔽網線，控制器到交換機或者到管理電腦的距離不能超過80m，如果超過需增加交換機來延長通訊距離。 |
