型號： LDR-BT3ME/LDR-BT3（I/O)
一、需求分析：
物業管理公司或單位為了實現內部更高效、更安全的管理，希望通過電梯控制管理系統達到控制閑雜人員的進出；實現電梯節能降耗，延長電梯壽命；提升智能化管理的檔次和形象，提升電梯使用的安全性；保障用戶的隱私權利，體現電梯使用的公平性；不同電梯采用不同管理模式等等諸多需求；這些需求都可通過在原有電梯管理中加入電梯控制管理系統來充分實現。該系統正是專業針對樓宇的電梯控制和集成電梯專用控制的應用特點開發而成的管理系統，該系統具有支持電梯控制和電梯收費等主要功能；其中“立德?tīng)枴碑a(chǎn)品解決方案中的無線手機端電梯控制管理系統解決方案，為行業領先推出，技術優勢明顯，該系統的開發充分結合了“人性化”和“個性化”的特點，將會給用戶帶來更具靈活性、便捷性、安全性的使用體驗享受。因電梯控制管理系統充分結合了物業/單位和用戶之間的權利和利益平衡點，從而已成為智能化建筑樓宇中必不可少的弱電系統解決方案之一。
二、脫機梯控工作原理：
電梯控制的工作原理是通過截取電梯的控制面板, 把電梯按鍵直接連在控制器的輸入端子, 控制器的輸出端子連在電梯邏輯控制器的輸入端，在正常狀態下,輸入端子處于封閉狀態不接收信號,當讀卡器讀到有效卡后,相應的輸入端子開放,按下電梯樓層按鍵,對應的輸出繼電器動作,電梯邏輯控制器接受到信號開始運行
三、系統組件：
脫機型（免布線）梯控系統：IC卡、 梯控主控制器（顯示型和非顯示型）、梯控從控制器（I/O)、 IC卡寫卡器 、IC卡授權機、電源、智能手機（無線型選用）、 層檢（選配）、系統管理軟件和其他外設所組成。
四、立德?tīng)栂盗须娞菘刂乒芾硐到y(tǒng)兩大系列分為：
1、IC卡（脫機型）免布線電梯控制系統; 2、電梯控制系統與樓宇對講聯動控制

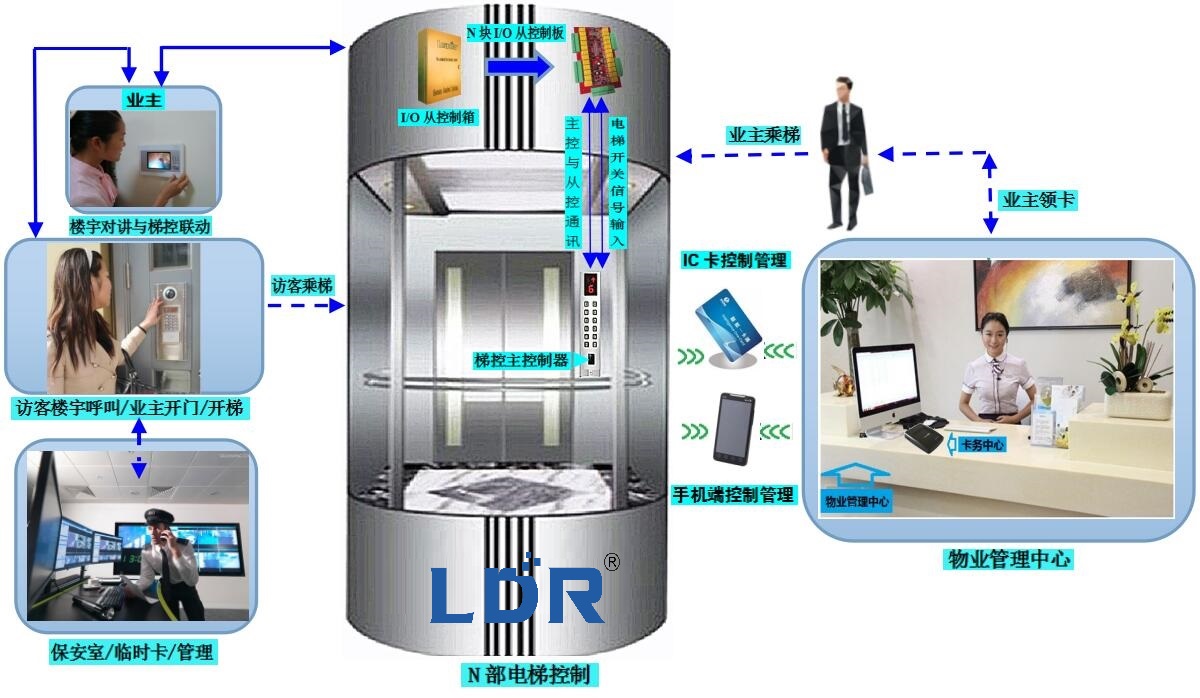

五、系統架構原理圖示：

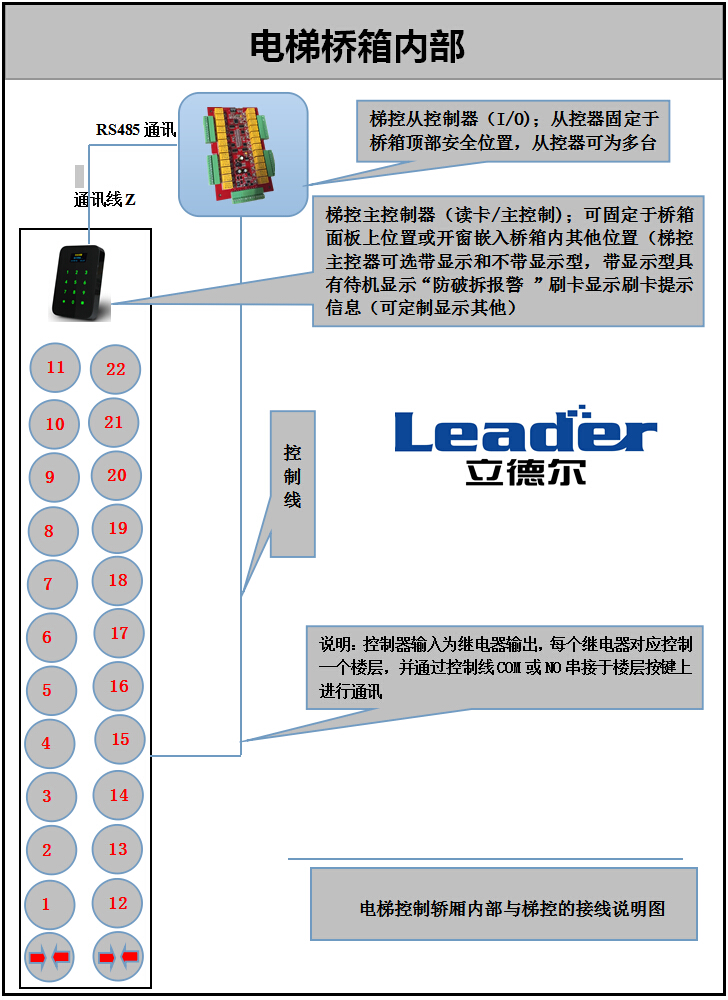

六、梯控轎廂內接線示意圖：

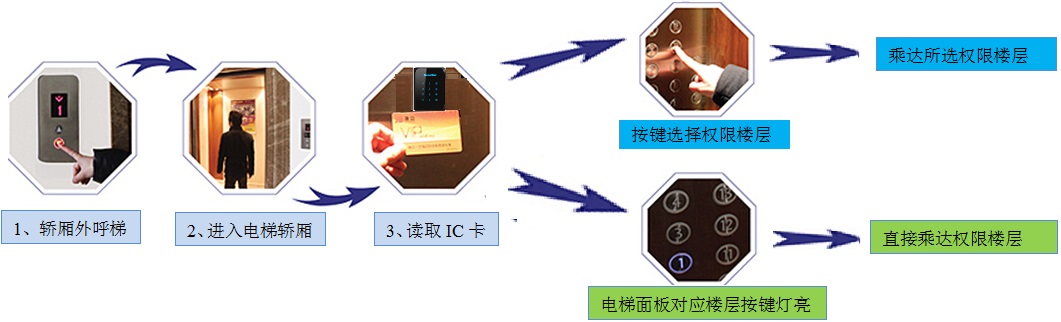

七、梯控日常使用流程圖：

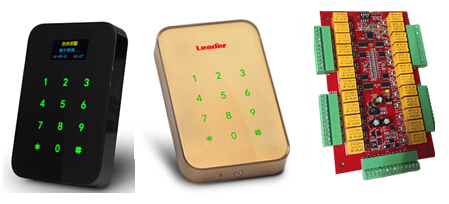

八、系統主要組件說明：
◆ 主控制器主要技術參數：
※ 外觀: 超薄純平一體化流行時尚元素設計，特殊材質，超質感外觀，高端大氣上檔次。
※ 顯示信息： 時間、日期、卡類、狀態、等提示信息（可定制)
※ 指示燈：Logo與三色識別指示燈一體化設計，彩光透襯。
※ 數據采集方式：IC卡采集/無線手機端采集
※ 開發平臺：ARM
※ 支持刷卡： ME(Mifare 1) /13.56MHZ /CPU卡
※ 工作電壓：DC 12V
※ 動態工作電流： < 700mA
※ 靜態工作電流： <100mA
※ 數據采集方式： IC卡或手機端無線采集
※ 顯示：0.96寸OLED 顯示 ；非顯示型（可選）
※ 按鍵： 全觸控式按鍵（上電彩光透襯）
※ 待機顯示：防破拆報警提示
※ 防破拆：輕觸開關
※ 電梯號：1-230位
※ 卡容量：不限
※ 黑名單數：8000個
※ 密碼卡：10300張
※ 用戶卡掛失數：8 次
※ 控制層數：****** 64層
※ 脫機記錄存儲：70600筆
※ 運行濕度：（10～90）％RH，無冷凝
※ 運行溫度： -15℃～+75℃
※ 運行平均無故障時間：> 15000小時
※ 讀卡距離：30mm～70mm
※主控器外觀材質：特殊塑膠材質
※ 主控器尺寸：113mm*75mm*16mm

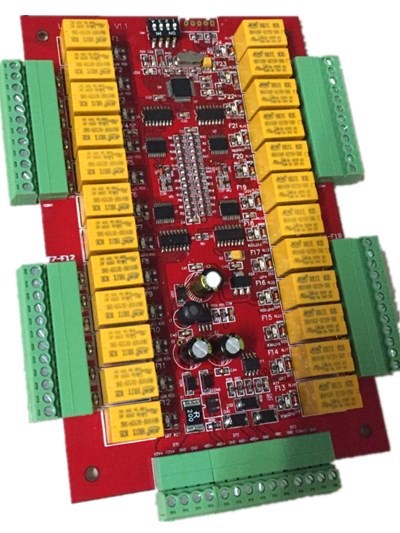

◆ 從控制器（I/O)主要技術參數：
※ 開發平臺：ARM
※ 工作電壓：DC12V
※ 通訊速率：9600波特率
※ 輸出點：24路（可擴展64樓層）
※ 輸出點特性：開關量輸出
※ 消防輸入：1路
※ 運行溫度： -15℃～+75℃
※ 運行濕度：（10～90）％RH，無冷凝
※ 安全性：錯接電路保護，自修復功能
※ 公共樓層輸入 ：1路
※ 主控與從控之間通訊接口：RS485通訊
※ 通訊速率：9600波特率
※ 從控板尺寸：163mm*105mm
※ 從控制箱材質： 高精冷砸10mm板材質； 香檳金純烤漆制作。
◆ 電源主要技術參數：
※ 工作電源 :DC12V/3A ；
※ 超薄小體積：112*88*34；
※ 全球輸入電壓：AC100-240V；
※ 額定輸入頻率：50/60HZ；
※ 多功能保護：OVP/OCP/OTP/SP；
※ 空載功耗：〈3W；
※ 平均無故障率：3～5萬小時；
※ 工作環境：-10℃ ～50℃；
※ 存儲環境溫度：20℃～85℃；
※ PF值：0.55～6；
※ 高效率>：85%；
※ EMC/EMI標準：依據GB9254/EN55022/EN55024 A級設計；
※ 高質量：CE認證；（提醒：開關電源的性能指標、耐用性、可靠性遠遠優于工業電源 ）

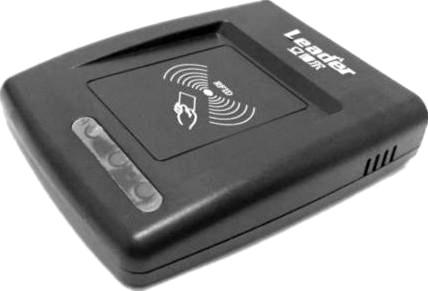

◆ IC卡授權加密/發卡器：
1、特別說明：本系統設備為自主知識產權、自主研發生產，可免費提供開發包，包括產品接口動態庫、演示例程及幫助文檔，方便客戶對其他系統的二次開發應用。
2、應用場所:
門禁、考勤、消費等一卡通系統的讀寫卡操作和加密驗證 ； 會所、連鎖機構、會員積分優惠等身份識別系統 ；公共運輸終端 ； 公共交通 ；網絡登錄與安全 ；自動售票機 非接觸公用電話 ； 自動販賣機 ；需要對身份識別、身份驗證、數據傳輸、數據存儲、查詢等智能管理等的應用場所。
3、主要技術說：
※ 對Mifare扇區進行讀寫操作；工作頻率13.56MHz
※ USB無驅接口通訊，通訊速率：9600～115200bit/s
※ 平均讀寫卡距離：〉30MM；
※ 讀寫卡類型：TYPE A/B、ISO14443標準
※ 讀寫符合ISO14443標準的各種射頻MEMORY卡和CPU卡
※ 工作電壓：DC5V±5%；
※ 卡和讀寫器通訊速度：106Kbit/s
※ 具備完善、可靠的接口函數，方便用戶二次開發，支持訪問射頻卡的全部功能
※ 支持單機/聯網使用
※ 讀寫器和射頻卡之間的數據傳輸采用加密算法，同時卡和設備雙向驗證，通信錯誤自動偵測
※ 防沖突，可同時處理多張射頻卡
※ 具有蜂鳴器、指示燈顯示
※ 靜電放電、輻射、浪涌、傳導、電快速瞬變脈沖群等抗擾度符合國家標準；
※ 外殼：塑膠；
九、電梯控制系統工作流程圖：
|
